Ecran.h File Reference

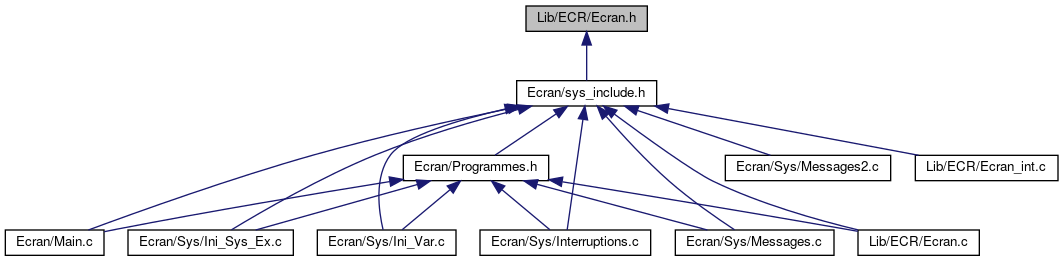

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Macros
#define	TACTIL_X_MAX   450
#define	TACTIL_Y_MAX   460

Functions
void	CLA_DROITE_I (void)
void	CLA_GAUCHE_I (void)
void	initSPI_ECR (void)
void	StopSPI_ECR (void)
void	StartSPI_ECR (void)
int	Com_texte_ECRAN (unsigned char ordre, unsigned char inverse)

Variables
int	tactil_x_max
int	tactil_y_max
int	tactil_compt

Macro Definition Documentation

TACTIL_X_MAX

#define TACTIL_X_MAX   450

TACTIL_Y_MAX

#define TACTIL_Y_MAX   460

Function Documentation

CLA_DROITE_I()

void CLA_DROITE_I

(

void

)

{
unsigned int i=0;
for (i=N_CHAR-1;i>0;--i)
{
message_clavier [i]=message_clavier [i-1];
}
message_clavier [0]=' ';
}

CLA_GAUCHE_I()

void CLA_GAUCHE_I

(

void

)

{
static unsigned int i=0;
for (i=0;i<N_CHAR-1;++i)
{
message_clavier [i]=message_clavier [i+1];
}
message_clavier [CHAR_AFF-1]=' ';
}

Com_texte_ECRAN()

int Com_texte_ECRAN	(	unsigned char	ordre,
		unsigned char	inverse
	)

{
    static unsigned char i=0;
    static unsigned char j=0;
    static unsigned char l=0;
    static unsigned char n=0;
    unsigned char cherche_lignes=0;
    static unsigned char atxt_anc[N_L][N_CHAR]={0};
    static unsigned char lcd_inverse_anc=0;
    static unsigned char ordre_anc=0;

#if defined ECR_ON

    if (lcd_end==0||SPI2_ecr==0)//on fait que si ecran fini ou ordre d'initialisation
    {

        for(i=0;i<N_L;++i)  {Ligne[i]=0;}
        l=0;
        cherche_lignes=0;

        clr_ecr=0;
        lcd_init=0;
        lcd_txt=1;
        huite_txt=0;
        lcd_img=0;
        lcd_txt_sur_img=0;
        switch (ordre)
        {
            case 0:
                clr_ecr=1;
                lcd_init=2;
                cherche_lignes=0;
            break;
            case 1:
                lcd_init=3;//�vite reinitialiser et effacer
                lcd_txt=1;
                huite_txt=0;
                lcd_img=0;
                lcd_txt_sur_img=0;
                cherche_lignes=4;
                if (ordre_anc!=ordre)
                {
                    lcd_init=2;
                    cherche_lignes=0;
                    for(i=0;i<4;++i){Ligne[i]=1;}
                    l=1;
                }
            break;
            case 2:
                lcd_init=3;//�vite reinitialiser et effacer
                lcd_txt=1;
                huite_txt=1;
                lcd_img=0;
                lcd_txt_sur_img=0;
                cherche_lignes=8;
                if (ordre_anc!=ordre)
                {
                    cherche_lignes=0;
                    for(i=0;i<N_L;++i){ Ligne[i]=1;}
                    l=1;
                }
            break;
            case 3:
                /*
                lcd_init=3;//�vite reinitialiser et effacer
                lcd_txt=1;
                huite_txt=0;
                lcd_img=1;
                lcd_txt_sur_img=1;
                cherche_lignes=8;

                lcd_x=128;
                lcd_y=8;
                */
                /*Change*/
                lcd_init=3;//�vite reinitialiser et effacer
                lcd_txt=0;
                //lcd_txt=0;
                huite_txt=0;
                lcd_img=1;
                lcd_txt_sur_img=1;
                l=1;
                lcd_x=128;
                lcd_y=8;
            break;
            case 4:
                lcd_init=3;//�vite reinitialiser et effacer
                lcd_txt=0;
                huite_txt=0;
                lcd_img=1;
                lcd_txt_sur_img=0;
                //if (ordre_anc!=ordre){l=1;}
                /*Change*/l=1;
                lcd_x=128;
                lcd_y=8;
            break;
            case 5:
                lcd_init=3;//�vite reinitialiser et effacer
                lcd_txt=1;
                huite_txt=0;
                lcd_img=1;
                lcd_txt_sur_img=0;

                lcd_x=64;
                lcd_y=8;
                cherche_lignes=8;
                if (ordre_anc!=ordre)
                {
                    lcd_init=2;
                    cherche_lignes=0;
                    for(i=0;i<4;++i){Ligne[i]=1;}
                    l=1;
                }
            break;
        }
        if(lcd_inverse_anc!=inverse)
        {
            lcd_inverse=inverse;
            lcd_inverse_anc=inverse;
            lcd_init=0;
                cherche_lignes=4;
                if (ordre==1)
                {
                    cherche_lignes=0;
                    for(i=0;i<4;++i){Ligne[i]=1;}
                    l=1;
                }
                else
                {
                    cherche_lignes=0;
                    for(i=0;i<8;++i){Ligne[i]=1;}
                    l=1;
                }
        }
        if(SPI2_ecr==0)
        {
            cherche_lignes=0;
            lcd_inverse_anc=lcd_inverse;
            for(i=0;i<N_L;++i){ Ligne[i]=1;}
            lcd_init=0;
            l=1;
        }


        if(cherche_lignes>0)
        {

            for(i=0;i<cherche_lignes;++i)//Chercher les lignes modifi�es
            {
                Ligne[i]=0;
                for(j=0;j<N_CHAR;++j)
                {
                    if (atxt_anc[i][j]!=atxt[i][j])
                    {
                        atxt_anc[i][j]=atxt[i][j];
                        Ligne[i]=1;l=1;
                    }
                }
            }
        }



        if (l==1)//Si au moin une ligne a �t� modifi�e
        {
            if (lcd_end==1)//on ne rafraichit pas tant que ecriture en cour sauf pour reinitialiser
            {
                if(SPI2_ecr==0){SPI2_ecr=1;initSPI_ECR();StartSPI_ECR();}
            }
            else
            {
                if(SPI2_ecr==0){SPI2_ecr=1;initSPI_ECR();}
                StartSPI_ECR();
            }
        }

        ordre_anc=ordre;
        return 0;
    }
    else
    {
        return 1;
    }
#else
    return 0;
#endif
}

initSPI_ECR()

void initSPI_ECR

(

void

)

{
static unsigned int temp=0;

#if defined ECR_ON

LCD_CS=1;    // de-select the Serial EEPROM

LCD_CS_Dir=0;                  // make CS pin output
LCD_RST_Dir=0;                  // make Reset pin output
LCD_AO_Dir=0;                  // make Commande/Data pin output

ECR_mSPIxIntDisable();  //Enlever interruptions
ECR_SPIxCON=0;          //Eteindre module et tout effacer
temp=ECR_SPIxBUF;
ECR_SPIxBUF=0xFFFFFFFF;//Effacer les signaux
ECR_mSPIxClearAllIntFlags();//Effacer eventuelles flags
ECR_mSPIxSetIntPriority(ECR_mSPIxINT_PRIORITY);
ECR_mSPIxSetIntSubPriority(ECR_mSPIxINT_SUBPRIORITY);
ECR_mSPIxRXIntEnable(1);
ECR_SPIxCONSET = 0b1    <<5;//Master
ECR_SPIxCONSET = 0b1    <<6;//blabla
//ECR_SPIxCONSET = 0b1  <<8;//blabla

ECR_SPIxCONSET = 0b1    <<15;//On
//ECR_SPIxBRG = 10;         //4max ou d�conne// select clock speed// clock divider Fpb/(2 * (n+1))
/*Initialiser ds ERREURS_HELLO*/

temp=0;

#endif


}

StartSPI_ECR()

void StartSPI_ECR

(

void

)

{
    static unsigned int temp=0;

#if defined ECR_ON
    //ECR_mSPIxClearAllIntFlags();
    ECR_mSPIxRXClearIntFlag();
    //ECR_mSPIxRXIntEnable(1);


    ECR_SPIxCONSET = 0b1    <<15;//On
    if(ECR_SPIxSTATbits.SPIRBF){temp=ECR_SPIxBUF;}//Si buffer plein

    ECR_SPIxBUF = 0xE3;//NOP Pour lancer l'interruption
#endif
}

StopSPI_ECR()

void StopSPI_ECR

(

void

)

{
    static unsigned int temp=0;

#if defined ECR_ON
    //LCD_RST=0;//reset on//Plus stable sans?
    LCD_CS=1;//CS

    temp=ECR_SPIxBUF;

    ECR_SPIxCONCLR = 0b1    <<15;//Off

    SPI2_ecr=0;

#endif
}

Variable Documentation

tactil_compt

int tactil_compt

tactil_x_max

int tactil_x_max

tactil_y_max

int tactil_y_max
